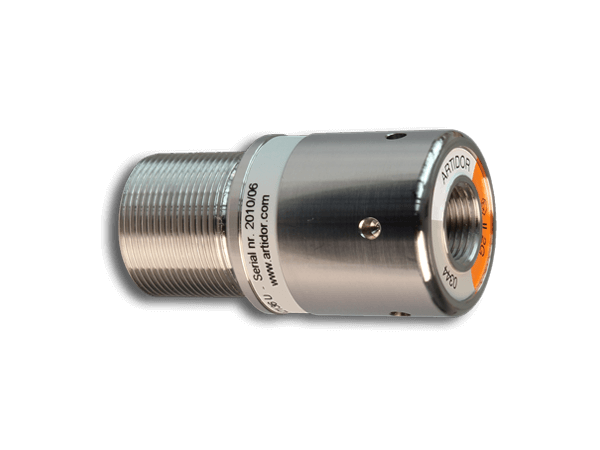

AR-081 Wanddoorvoer

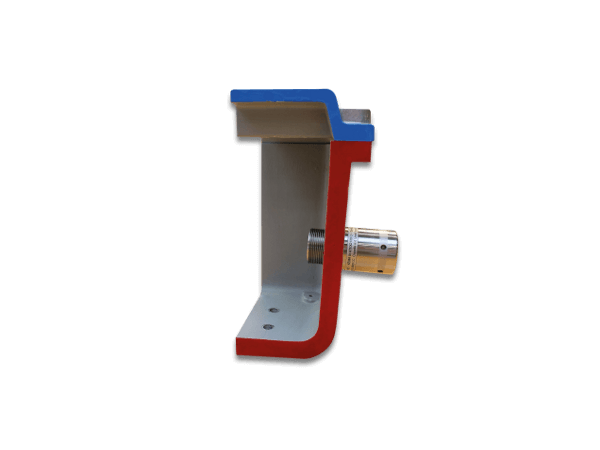

AR-081 Wanddoorvoer voor zone 1Artidor's explosieveilige AR-081 wanddoorvoer is ontworpen als vlamdover voor montage in de wand van een explosieveilige Ex d behuizing. De wanddoorvoer voorziet daar in een onbelemmerde doortocht van lucht, gassen en vloeistoffen zonder afbreuk te doen aan de explosieveiligheid van de behuizing.

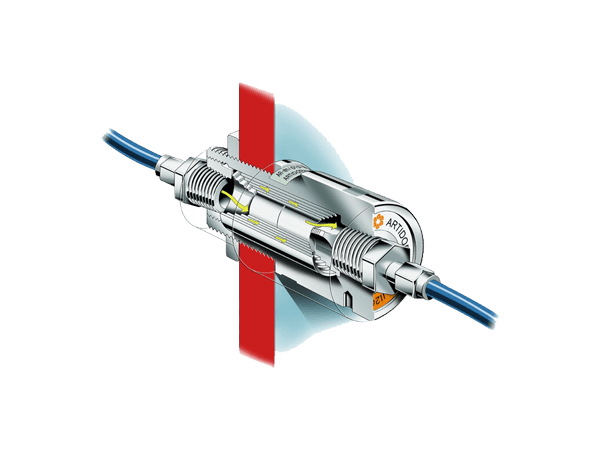

Bij een eventuele explosie in de drukvaste behuizing voorkomt de wanddoorvoer dat vlammen en hete gassen naar buiten komen; het hete gas wordt in de wanddoorvoer zover afgekoeld dat het niet meer in staat is de potentieel explosieve omgeving te ontsteken.

Explosieveilige Ex d wanddoorvoeren

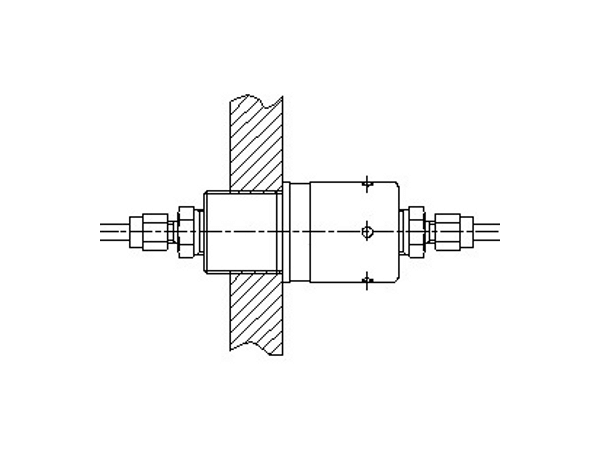

De wanddoorvoer kan gebruikt worden als een koppeling voor leidingen voor gassen en vloeistoffen zoals koelvloeistoffen, koudemiddelen, hydrauliek en pneumatiek. Door het speciale ontwerp is het drukverlies in de wanddoorvoer zeer gering en houdt deze geen vocht vast. Dat maakt de wanddoorvoer zeer geschikt voor het gebruik in leidingen voor monstername in gasanalyse apparatuur.

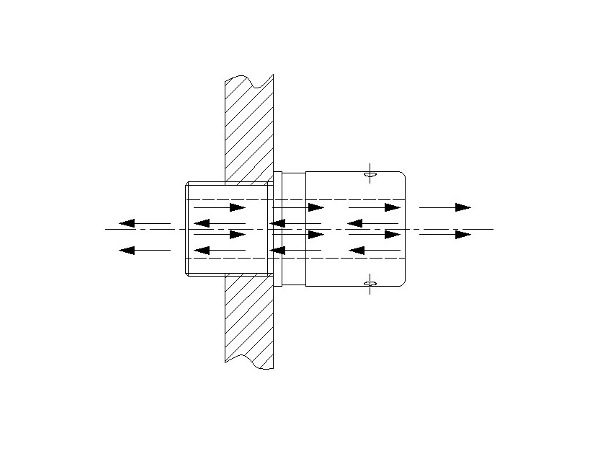

Drukvaste behuizingen zijn doorgaans niet ontworpen om een explosie te weerstaan die ontstaat bij een druk die hoger is dan 110% van de atmosferische druk. Door het gebruik van de wanddoorvoer als beluchter (breather) wordt drukopbouw eenvoudig voorkomen.

De Artidor wanddoorvoeren zijn explosieveilig en gecertificeerd in overeenstemming met de Europese ATEX richtlijn 2014/34/EU (ATEX 114) en ze zijn CE gemarkeerd.

Informatie of offerte aanvragen?

Neem contact met ons op als u meer informatie
wilt of als u op zoek bent naar een bijzondere
uitvoering van dit product. Wij helpen u graag verder!

Neem contact met ons op
Vraag een offerte aan

Kenmerken
  • ATEX gecertificeerd
  • Beschermingswijze tegen ontsteking Ex d
  • Voor de doorvoer van gassen en vloeistoffen
  • Minimale drukverliezen
  • Houdt nauwelijks vocht vast, droogt snel
  • Modern industrieel ontwerp
  • Eenvoudig reinigbaar
  • Roestvaststaal RVS 316
Technische gegevens
  • Explosieveiligheid
    ATEX II 2 G EEX d IIC
  • Europese richtlijnen
    2014/34/EU (ATEX 114)
  • Toegepaste normen
    EN 50014:1997, EN 50018:2000
  • EC Type Onderzoekscertificaat
    KEMA 01ATEX2136 U component certificaat
  • Temperatuurklasse
    Afhankelijk van het volume van de toegepaste Ex d behuizing
  • Materiaal
    Roestvaststaal RVS 316
  • Beschermingsgraad
    IP65 volgens EN 60529
  • Montageschroefdraad
    M32 x 1,5
  • Aansluitingen
    3/8" NPT (2x)
  • Vrije doorlaat
    28 mm²
  • Doorstromingsverhouding
    10 liter / minuut bij 28 mBar drukverschil (gas)
  • Omgevingstemperatuur
    -20 °C tot +40 °C
  • Afmetingen
    Ø39 x 75 mm
  • Gewicht
    510 gram
